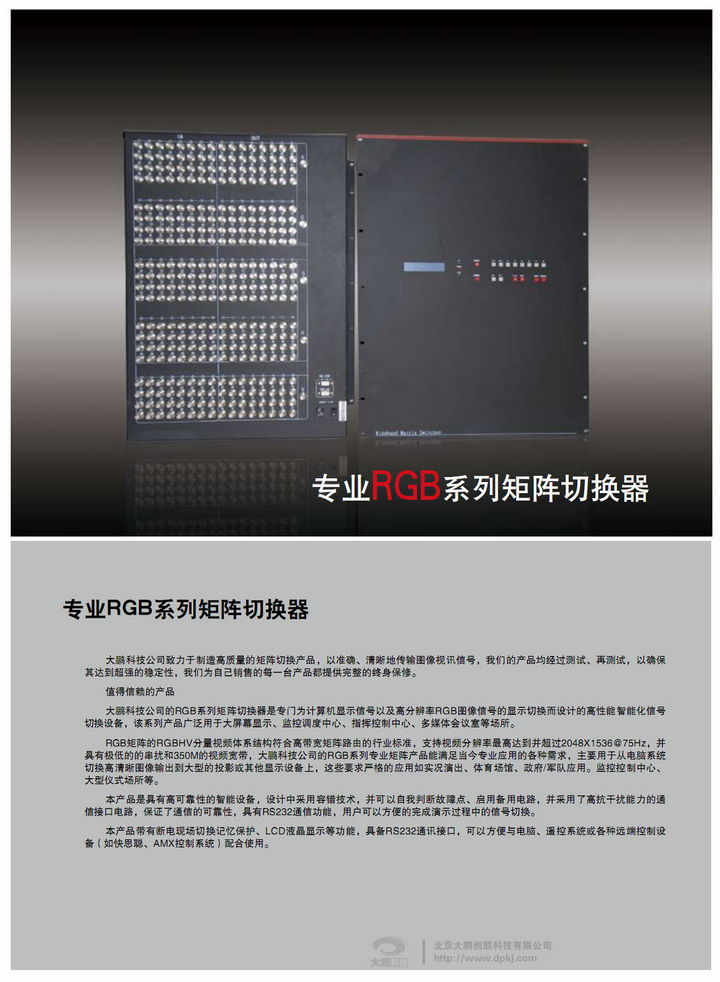

RGB矩阵切换器

时间:2010年03月15日
RGB矩阵切换器
  • 支持格式: VGA(SVGA、XGA、SXGA、VXGA)、RGBHV、RGBS、RGsB、RsGsBs或HDTV、component  video、S-video等
  • 分辨率:支持640*480,800*600,1024*768,1280*1024,1600*1200
  • 网络通信端口,可于其他 切换器、处理接口设备实现无缝切换和拼接
  • 带RS-232接口,并提供通讯协议。可编程宏指令切换功能,可快速回调常用的切换组合及场景
  • 带宽:250MHz(-3dB)
  • 控制方式:前面板按键、计算机RS232(RS485)、红外遥控、网络控制
  • 带断电现场保护功能
  • 19英寸标准机箱,提供 5BNC 接口方式
  • 可选加平衡音频或非平衡音频信号


    产品型号

    说 明

    高 度

    DP-RGB 8x4

    8 进 4 出RGB矩阵切换器

    4U

    DP-RGB 8x8

    8 进 8 出RGB矩阵切换器

    4U

    DP-RGB 8x16

    8 进 16 出RGB矩阵切换器

    7U

    DP-RGB 8x24

    8 进 24 出RGB矩阵切换器

    11U

    DP-RGB 8x32

    8 进 32 出RGB矩阵切换器

    11U

    DP-RGB 16x4

    16 进 4 出RGB矩阵切换器

    7U

    DP-RGB 16x8

    16 进 8 出RGB矩阵切换器

    7U

    DP-RGB 16x16

    16 进 16 出RGB矩阵切换器

    7U

    DP-RGB 16x24

    16 进 24 出RGB矩阵切换器

    11U

    DP-RGB 16x32

    16 进 32 出RGB矩阵切换器

    11U

    DP-RGB 24x8

    24 进 8 出RGB矩阵切换器

    8U

    DP-RGB 24x16

    24 进 16 出RGB矩阵切换器

    8U

    DP-RGB 24x24

    24 进 24 出RGB矩阵切换器

    11U

    DP-RGB 24x32

    24 进 32 出RGB矩阵切换器

    11U

    DP-RGB 32x8

    32 进 8 出RGB矩阵切换器

    8U

    DP-RGB 32x16

    32 进 16 出RGB矩阵切换器

    8U

    DP-RGB 32x24

    32 进 24 出RGB矩阵切换器

    11U

    DP-RGB 32x32

    32 进 32 出RGB矩阵切换器

    11U

    DP-RGB 64x16

    64 进 16 出RGB矩阵切换器

    定制

    DP-RGB 64x32

    64 进 32 出RGB矩阵切换器

    定制

    DP-RGB 64x64

    64 进 64 出RGB矩阵切换器

    定制

    RGB矩阵+音频


    产品型号

    说 明

    高 度

    DP-RGB 8x4-B

    8 进 4 出RGB矩阵切换器

    4U

    DP-RGB 8x8-B

    8 进 8 出RGB矩阵切换器

    4U

    DP-RGB 8x16-B

    8 进 16 出RGB矩阵切换器

    7U

    DP-RGB 16x4-B

    16 进 4 出RGB矩阵切换器

    7U

    DP-RGB 16x8-B

    16 进 8 出RGB矩阵切换器

    7U

    DP-RGB 16x16-B

    16 进 16 出RGB矩阵切换器

    7U


    项目

    参数

    视频部分

    视频信号格式

    VGA(SVGA、XGA、SXGA、VXGA)、RGBHV、RGBS、RGsB、RsGsBs或HDTV、component video、S-video等

    分辨率

    最大 1600x1200

    视频信号输入阻抗

    75Ω

    视频信号输出阻抗

    75Ω

    视频信号电平

    0.7Vp-p(R/G/B);1Vp-p(Y);0.3Vp-p(C/PbPr/CbCr)

    视频信号电压范围

    ± 1.5V

    介入增益

    0dB

    视频信号带宽

    250M(–3dB)

    反射损耗

    - 50dB @ 5MHz(D15输入口);-34dB @ 5MHz(D15输出口)

    三色信号隔离度

    85dB @ 5MHz (输入端);58dB @ 5MHz (输出端)

    同步信号输入阻抗

    510Ω

    同步信号输出阻抗

    75Ω

    同步信号电压范围

    5V TTL电平

    音频部分

    音频信号格式

    双声道非平衡、双声道平衡

    阻抗

    输入 >10 kΩ, DC 耦合
    输出 600Ω(不平衡), 1.2KΩ(平衡),DC 耦合

    音频信号电压范围

    ± 12V

    介入增益

    不平衡 output: 0dB; 平衡 output: +6dB

    频率响应

    20 Hz ~ 20 kHz, ±0.05dB

    总谐波失真 +噪声

    0.03% @ 1 kHz 额定电压下

    信噪比 S/N

    >90dB, 平衡, 在最大输出率 (21dBu)

    分离度

    <-80dB @ 1 kHz, 满载

    共态抑制率 CMRR

    >75dB @: 20 Hz ~ 20 kHz

    最大电平

    +19.5dBu, (平衡 / 不平衡) at 1%THD+N

    增益误差

    ± 0.1dB 通道至通道

    最大电平 (Hi-Z)

    >+21dBu, 平衡 / 不平衡 在 stated %THD+N

    最大电平 (600 Ω )

    >+15dBm, 平衡 / 不平衡 在stated %THD+N

    通讯接口

    波特率

    9600

    数据格式

    8-bit,1位停止位,无校验位

    电源

    输入电压

    220V(±20%)/50Hz

    功耗

    30W

    其它

    切换时间

    200ns

    状态记忆

    可记录四种工作状态

    控制方式

    •  使用前面板按键
    •  通过 RS-232接口远程控制
    •  使用红外线遥控器(可选)

    安装方式

    可通过面板上的固定孔固定在 19”机架上

    外形尺寸

    •  RGB4x4:4U,482mm×300mm×176mm
    •  RGB8x4:4U, 482mm×300mm176mm
    •  RGB8x8:4U, 482mm×300mm×176mm
    •  RGB16x8:7U, 482mm×300mm×308mm
    •  ANTRGB16x16:7U, 482mm×300mm×308mm
    •  RGB32x16:8U, 482mm×300mm×352mm
    •  RGB32x32:11U, 482mm×300mm×484mm
